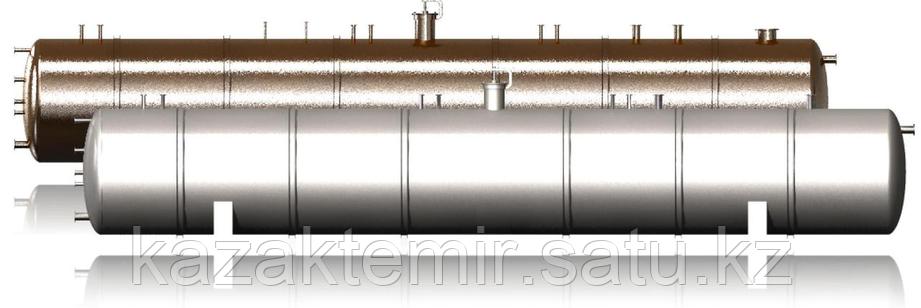

Сосуды цилиндрические горизонтальные для СУГ

Горизонтальные цилиндрические сосуды, предназначенные для хранения сжиженных углеводных газов пропана, имеющих объем 10, 25 или 50 кубических метров, рабочее давление 1,6 Мпа, и бутана, объем которого 50 или 100 кубических метров, рабочее давление – 0,67 Мпа с учетом температуры стенок, которая должна быть от минус шестидесяти до плюс пятидесяти градусов, позволяют хранить сжиженные углеводородные газы бутана и пропана наземным способом.

Использование и применение сосудов

Они устанавливаются на предприятиях, принадлежащих химической, нефтеперерабатывающей и нефтехимической отрасли, а так же на газонаполнительных станциях и базах.

Допускают использование сосудов для хранения прочих сжиженных углеводородных газовых продуктов, если упругость их паров при выдерживании температуры на уровне плюс 50 градусов не превышает упругости паров этих газов соответственно. Стоит учесть, что хранение легких фракций бензина должно обязательно происходить в сосудах для бутана.

Эксплуатация сосудов может проходить в условиях, характерных микроклиматическим районам с умеренными холодами и тропическим климатом.

Сейсмичность места, где устанавливаются сосуды, не должна быть более 7 баллов, если характеризовать ее по двенадцати бальной шкале. Установка сосудов возможна и на седловых опорах, и на площадках или лапах.



Сосуд для бутана



Сосуд для пропана



Сосуд для бутана



Сосуд для пропана

Обозначение Внутренний диаметр, Д Габаритные Длина цилиндрической части L2 Расстояние между осями опор L3 Толщина стенки Условный проход штуцера Общая масса сосуда, кг

L1* Н* Корпуса S Днища Ду

S1 А Б
ПС 10 1 600 5588 2428 4500 3500 12 14 80 100 3800
ПС 25 2000 8332 2832 7000 5000 14 16 7200
ПС 50 2400 11 536 3238 10 000 6600 16 18 12800
ПС 100 3000 14884 3848 13 000 8400 20 22 100 150 24750
ПС 160 3200 20984 4057 19 000 12 000 2? 25 150 200 40000
ПС 200 3400 23090 4261 21000 13000 24 25 150 200 50300

Обозна чение Внутренний диаметр, Габаритные Длина цилиндрической части L2 Расстояние между осями опор L3 Толщина стенки Условный проход штуцера Ду Расстояние между кольцами жесткости Количество наружных колец жесткости Общая масса сосуда, кг
Д А Б
   l3 l4 Между осями опор Между осью опоры и днищем
   Корпуса Днища
   L1* Н* S S1
БС 50 2400 11524 3228 10 000 6600 10 12 80 150 1320 675 4 1 8900
БС 100 3000 14824 3830 13000 8400 10 12 1 00 1400 1100 5 1 14 400
БС 160 3200 20924 4037 19 000 10 600 10 12 150 200 1335 1150 8 0 21400
БС 200 3400 23028 4243 21000 13000 12 14 1300 1325 9 2 28000


Штуцера, муфта и люк изолированных сосудов для пропана

Обозначение назначение Количество, шт Проход условный Ду, мм Давление условное Ру Вылет штуцера, мм
МПа (кг с/см2)
А Штуцер ввода сжиженного газа 1 См. табл. 2,5 (25) 200
Б Штуцер вывода сжиженного газа 1 См табл. 2,5 (25) 200
В1,2 Штуцер резервный 2 200 2,5 (25) 200
Г Штуцер уравнительный для удаления остатка газа 1 100 2,5 (25) 200
Д1 Штуцер для предохранительного клапана 1 100 2,5 (25) 200
Д2 Штуцер для предохранительного клапана 1 100 2,5 (25) 200
Е Штуцер для сигнализатора уровня жидкости 1 50 4,0 (40) 180
Ж Штуцер для уровнемера УПП1,2  УПЭ1,2 1 50 2,5 (25) 180
Ж1 Штуцер резервный 1 50 4,0 (40) 180
Ж2 Штуцер для установки уровнемера на выносной колонке (УБ-П) 1 50 4,0 (40) 180
3 Люк 1 450 2,5 (25) 220
И Штуцер для манометра 1 50 2,5 (25) 180
К Муфта для дренажного незамерзающего клапана КДН-50-25 1 500 - -
Л Штуцер для вентиля отбора проб 2 50 2,5 (25) 180
М1,2 Штуцеры для термометра и термонары 2 50 2,5 (25) 180
Н Штуцер для настройки уровнемера 1 50 2,5 (25) 180
П Штуцер для указателя уровня 1 50 2,5 (25) 180

Штуцера, муфта и люк изолированных сосудов для бутана

Обозначение Назначение Кол-во Проход условный Давление условное Ру Вылет штуцера, мм

шт. Ду, мм МПа

    (кгс/см2)
А Штуцер ввода сжиженного газа 1 См. табл. 1,6 (16) 200
Б Штуцер вывода сжиженного газа 1 См табл. 1,6 (16) 200
В1,2 Штуцер резервный 2 200 1 ,6 (1 6) 200
Г Штуцер уравнительный для удаления остатка газа 1 100 1,6 (16) 180
Д1 Штуцер для предохранительного клапана 1 100 2,5 (25) 200
Д2 Штуцер для предохранительного клапана - 150 1,6 (16) 200
Е Штуцер для сигнализатора уровня жидкости 1 50 4,0 (40) 180
Ж Штуцер для уровнемера типа УПП1,2 УПЭ1,2 1 50 2,5 (25) 180
Ж1 Штуцер резервный 1 50 4,0 (40) 180
Ж2 Штуцер для установки уровнемера на выносной колонке (УБ-П) 1 50 4,0 (40) 180
3 Люк 1 450 1,6 (6) 220
И Штуцер для манометра 1 50 1,6 (6) 180
К Муфта для дренажного незамерзающего клапана КДН-50-25 1 50 - -
Л Штуцер для вентиля отбора проб 2 50 1,6 (6) 180
М1,2 Штуцеры для термометра и термопары 2 50 1,6 (6) 180
Н Штуцер для настройки уровнемера 1 50 1,6 (6) 180
П Штуцер для указателя уровня 2 50 1,6 (6) 180
  • Цена: от 1 550 000 Тг.
