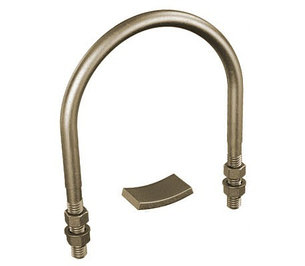

Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93

Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93, фото 2
Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93, фото 2
Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93, фото 2
Описание
Характеристики
Информация для заказа

Прайс-лист на опоры скользящие и неподвижные с направляющим хомутом ОСТ 34-10-620-93

Наименование

Тип

Вертикальная нагрузка, кН

Диаметр Дн, мм

Ширина опоры, мм

Масса блоков, кг

Стоимость за ед. тг.*

1

57У-01 ОСТ 34-10-620-93

1

1

57

74

0,2

                                   840

2

57К-02 ОСТ 34-10-620-93

1

1

57

74

0,3

1380

3

57У-03 ОСТ 34-10-620-93

2

1

57

74

0,23

840

4

57К-04 ОСТ 34-10-620-93

2

1

57

74

0,34

1440

5

76У-05 ОСТ 34-10-620-93

1

1

76

92

0,23

840

6

76К-06 ОСТ 34-10-620-93

1

1

76

92

0,35

1500

7

76У-07 ОСТ 34-10-620-93

2

1

76

92

0,26

840

8

76К-08 ОСТ 34-10-620-93

2

1

76

92

0,41

1680

9

89У-09 ОСТ 34-10-620-93

1

1

89

108

0,35

900

10

89К-10 ОСТ 34-10-620-93

1

1

89

108

0,49

1740

11

89У-11 ОСТ 34-10-620-93

2

1

89

108

0,38

900

12

89К-12 ОСТ 34-10-620-93

2

1

89

108

0,55

1860

13

108У-13 ОСТ 34-10-620-93

1

1,5

108

128

0,4

900

14

108К-14 ОСТ 34-10-620-93

1

1,5

108

128

0,57

1920

15

108У-15 ОСТ 34-10-620-93

2

1,5

108

128

0,45

900

16

108К-16 ОСТ 34-10-620-93

2

1,5

108

128

0,67

2100

17

133У-17 ОСТ 34-10-620-93

1

2,5

133

156

0,87

1080

18

133К-18 ОСТ 34-10-620-93

1

2,5

133

156

1,07

2160

19

133У-19 ОСТ 34-10-620-93

2

2,5

133

156

0,92

1080

20

133К-20 ОСТ 34-10-620-93

2

2,5

133

156

1,09

2460

21

159У-21 ОСТ 34-10-620-93

1

2,5

159

182

1

1140

22

159К-22 ОСТ 34-10-620-93

1

2,5

159

182

1,24

2520

23

159У-23 ОСТ 34-10-620-93

2

2,5

159

182

1,07

1140

24

159К-24 ОСТ 34-10-620-93

2

2,5

159

182

1,38

2760

25

219У-25 ОСТ 34-10-620-93

1

5

219

246

2,13

1680

26

219К-26 ОСТ 34-10-620-93

1

5

219

246

2,54

3900

27

219У-27 ОСТ 34-10-620-93

2

5

219

246

2,27

1800

28

219К-28 ОСТ 34-10-620-93

2

5

219

246

2,82

4740

29

273У-29 ОСТ 34-10-620-93

1

7

273

300

2,36

1860

30

273К-30 ОСТ 34-10-620-93

1

7

273

300

2,57

4500

31

273У-31 ОСТ 34-10-620-93

2

7

273

300

2,5

1980

32

273К-32 ОСТ 34-10-620-93

2

7

273

300

3,15

5460

33

325У-33 ОСТ 34-10-620-93

1

14

325

352

3,32

2640

34

325К-34 ОСТ 34-10-620-93

1

14

325

352

4,22

7380

35

325У-35 ОСТ 34-10-620-93

2

14

325

352

3,79

3000

36

325К-36 ОСТ 34-10-620-93

2

14

325

352

4,56

10200

37

377У-37 ОСТ 34-10-620-93

1

20

377

406

3,66

2880

38

377К-38 ОСТ 34-10-620-93

1

20

377

406

4,75

9360

39

377У-39 ОСТ 34-10-620-93

2

20

377

406

4,13

3240

40

377У-40 ОСТ 34-10-620-93

2

20

377

406

5,5

10980

41

426У-41 ОСТ 34-10-620-93

1

25

426

450

6

4680

42

426У-42 ОСТ 34-10-620-93

1

25

426

450

7,06

10440

43

426У-43 ОСТ 34-10-620-93

2

25

426

450

7

5460

44

426К-44 ОСТ 34-10-620-93

2

25

426

450

8,06

19440

45

478У-45 ОСТ 34-10-620-93

1

30

478

510

6,8

5340

46

478К-46 ОСТ 34-10-620-93

1

30

478

510

8,2

12840

47

478У-47 ОСТ 34-10-620-93

2

30

478

510

8

6240

48

478К-48 ОСТ 34-10-620-93

2

30

478

510

9,2

23220

49

530У-49 ОСТ 34-10-620-93

1

40

530

560

7,25

5700

50

530К-50 ОСТ 34-10-620-93

1

40

530

560

8,35

13260

51

530У-51 ОСТ 34-10-620-93

2

40

530

560

8,65

6480

52

530К-52 ОСТ 34-10-620-93

2

40

530

560

10

24360

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Техническая документация

ОСТ 34-10-620-93 распространяется на опоры скользящие и неподвижные с направляющим хомутом, предназначенные для трубопроводов ТЭС и АЭС с Дн 57-520 мм с параметрами среды меньшей или равной 80 градусам Цельсия.

Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-197.000.

Пример условного обозначения опоры скользящей с направляющим хомутом для трубопровода Дн=133 мм, тип 1:

Опора 133У-17 ОСТ 34-10-620 для трубопровода из углеродистой стали;

Опора 133К-18 ОСТ 34-10-620 для трубопровода из коррозионностойкой стали.

То же для опоры неподвижной тип 2:

Опора 133К-20 ОСТ 34-10-620

Типы и основные размеры должны соответствовать указанным на чертежах и таблицах для скользящих опор – тип 1, для подвижных тип 2 ОСТа 34-10-620-93.

ОСТ 34-10-620-93
Основные
Производитель  ИссыкТеплоСервис
Страна производительКазахстан
Вид опоры  Подвижная/неподвижная
Материал опорыСталь
  • Цена: от 840 Тг.
