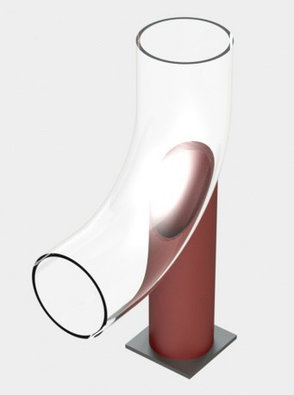

Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93

Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93, фото 2
Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93, фото 2
Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93, фото 2
Описание
Характеристики
Информация для заказа

Прайс-лист на трубчатые опоры крутоизогнутых отводов ОСТ 34-10-622-93

Наименование блоков Допускаемая нагрузка, кН Диаметр Дн, мм Высота опоры, мм Масса опоры, кг Стоимость за ед. тг.*
1 57-01 ОСТ 34-10-622-93 1,0 57 178 0,8 960
2 76-02 ОСТ 34-10-622-93 1,5 76 183 0,9 1080
3 89-03 ОСТ 34-10-622-93 2,0 89 188 1,0 1200
4 108-04 ОСТ 34-10-622-93 3,0 108 188 1,4 1380
5 133-05 ОСТ 34-10-622-93 4,0 133 246 1,7 1620
6 159-06 ОСТ 34-10-622-93 5,0 159 315 3,4 2880
7 219-07 ОСТ 34-10-622-93 11,0 219 345 6,0 5040
8 219-08 ОСТ 34-10-622-93 11,0 219 395 7,0 5880
9 273-09 ОСТ 34-10-622-93 19,0 273 365 6,2 5220
10 273-10 ОСТ 34-10-622-93 19,0 273 415 7,2 6060
11 325-11 ОСТ 34-10-622-93 25,0 325 447 14,9 12540
12 325-12 ОСТ 34-10-622-93 25,0 325 497 16,7 14040
13 377-13 ОСТ 34-10-622-93 30,0 377 530 20,6 17340
14 377-14 ОСТ 34-10-622-93 30,0 377 580 22,9 19260
15 426-15 ОСТ 34-10-622-93 36,0 426 605 32,7 27480
16 426-16 ОСТ 34-10-622-93 36,0 426 655 36,4 29520
17 530-17 ОСТ 34-10-622-93 45,0 530 512 39,0 31620
18 530-18 ОСТ 34-10-622-93 45,0 530 565 43,6 35 890

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Техническая документация

По стандарту ОСТ 34-10-622-93 выполняются трубчатые опоры крутоизогнутых отводов, которые используются в трубопроводах ТЭС. Трубопроводы такого типа имеют Дн 57-530 мм, не попадают под "Правила горячей воды и пара", а рабочая среда должна иметь температуру, не превышающую 115 градусов по Цельсию.

Для изготовления сборочных единиц и деталей используются рабочие чертежи Л8-200.000 "Опоры подвижные и неподвижные".

Основные
Производитель  ИссыкТеплоСервис
Страна производительКазахстан
Материал опорыСталь
  • Цена: от 960 Тг.
