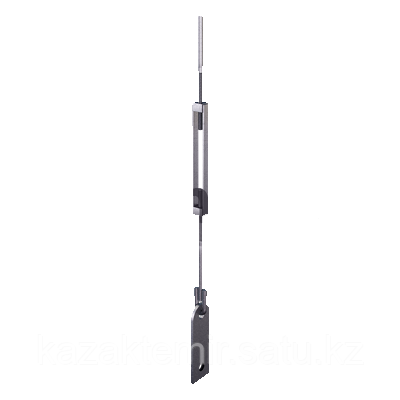

Блок подвески с серьгой ОСТ 34-10-730-93

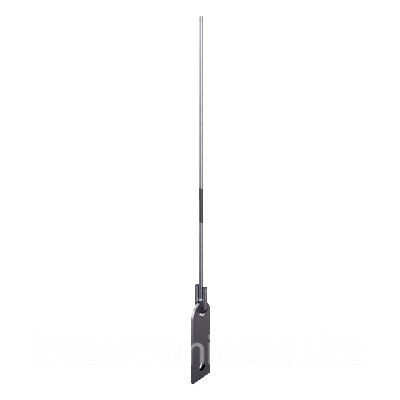

Блок подвески с серьгой ОСТ 34-10-730-93, фото 2
Блок подвески с серьгой ОСТ 34-10-730-93, фото 2
Описание
Характеристики
Информация для заказа

Прайс-лист на блок подвески с серьгой ОСТ 34-10-730-93

Наименование Допускаемая нагрузка, кН Высота изделия, мм Масса изделия, кг Стоимость за ед. тг.*
1 01 ОСТ 34-10-730-93 4,4 875 2 4620
2 02 ОСТ 34-10-730-93 4,4 1 175 1 1080
3 03 ОСТ 34-10-730-93 14,7 885 4 7320
4 04 ОСТ 34-10-730-93 14,7 1 180 3 3060
5 05 ОСТ 34-10-730-93 23,5 930 6 9360
6 06 ОСТ 34-10-730-93 23,5 1 220 5 5160
7 07 ОСТ 34-10-730-93 33,3 935 9 12420
8 08 ОСТ 34-10-730-93 33,3 1 225 7 7140


Серьга по ОСТ 34.10.730-93

Наименование Доп. нагр. кН (кгс) Для тяг d R S B L H C Масса, кг Стоимость за ед. тг*
1 Серьга 01 ОСТ 34-10-730-93 4,4 (450) 12 14,0 18,0 8,0 36,0 185,0 150,0 2 0,39
2 Серьга 02 ОСТ 34-10-730-93 14,7 (1500) 16 23,0 28,0 12,0 56,0 200,0 150,0 4 0,92
3 Серьга 03 ОСТ 34-10-730-93 23,5 (2400) 20 27,0 32,0 16,0 63,0 250,0 180,0 4 1,74
4 Серьга 04 ОСТ 34-10-730-93 33,3 (3400) 24 27,0 35,0 20,0 70,0 250,0 180,0 6 2,47



Техническая документация

ОСТ 34-10-730-93 распространяется на блоки подвесок с серьгой для трубопроводов ТЭС и АЭС с Дн 57 – 630 и горизонтальных коробов пылегазовоздухопроводов ТЭС с Ау 325-3220 мм.

Варианты приварки подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приведены в приложениях к ОСТ 34-10-723.

Конструкция, основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертежах и таблицах ОСТ 34-10-730-93.

Основные
Производитель  ИссыкТеплоСервис
Страна производительКазахстан
Материал опорыСталь
  • Цена: от 3 060 Тг.
