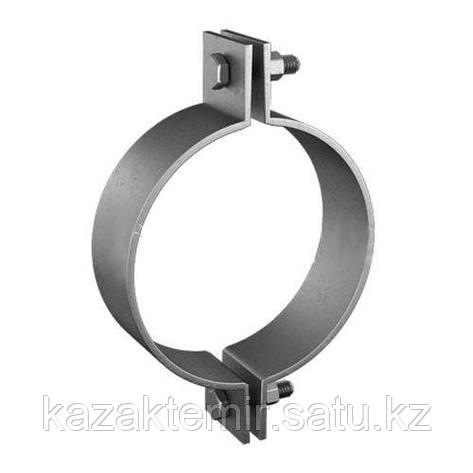

Хомут для горизонтальных трубопроводов ОСТ 34-10-735-93

Хомут для горизонтальных трубопроводов ОСТ 34-10-735-93, фото 2
Описание
Информация для заказа

Техническая документация

ОСТ 34-10-735-93 распространяется на хомуты для подвесок горизонтальных трубопроводов ТЭС и АЭС Дн 57 – 530 мм. Конструкция, основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертежах и таблицах ОСТ 34-10-735-93.

Пример условного обозначения хомута для вертикального трубопровода Дн 89мм:

  • из углеродистой стали – Хомут 89У ОСТ 34-10-735-93
  • из коррозионностойкой (нержавеющей) стали - Хомут 89К ОСТ 34-10-735-93
  • * - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.



Наименование Допускаемая нагрузка кН Диаметр Дн,мм Высота хомутов, мм Масса хомутов, кг.   Стоимость за ед. в тг.*
1 57У-01 ОСТ 34-10-735-93 0,9 57 140 0,4   720
2 57К-02 ОСТ 34-10-735-93 0,9 57 140 0,4   2040
3 76У-03 ОСТ 34-10-735-93 1,5 76 160 0,5   900
4 76К-04 ОСТ 34-10-735-93 1,5 76 160 0,5   2580
5 89У-05 ОСТ 34-10-735-93 2 89 180 0,52   900
6 89К-06 ОСТ 34-10-735-93 2 89 180 0,52   2640
7 108У-07 ОСТ 34-10-735-93 2,9 108 200 0,74   1200
8 108К-08 ОСТ 34-10-735-93 2,9 108 200 0,74   3780
9 133У-09 ОСТ 34-10-735-93 3,8 133 220 0,82   1320
10 133К-10 ОСТ 34-10-735-93 3,8 133 220 0,82   4200
11 159У-11 ОСТ 34-10-735-93 5,4 159 300 2,1   1920
12 159К-12 ОСТ 34-10-735-93 5,4 159 300 2,1   9480
13 219У-13 ОСТ 34-10-735-93 11,7 219 360 2,66   2400
14 219К-14 ОСТ 34-10-735-93 11,7 219 360 2,66   12000
15 273У-15 ОСТ 34-10-735-93 18,1 273 430 6,5   5880
16 273К-16 ОСТ 34-10-735-93 18,1 273 430 6,5   29280
17 325У-17 ОСТ 34-10-735-93 23,5 325 490 7,9   7140
18 325К-18 ОСТ 34-10-735-93 23,5 325 490 7,9   33180
19 377У-19 ОСТ 34-10-735-93 28,4 377 550 13   10920
20 377К-20 ОСТ 34-10-735-93 28,4 377 550 13   50700
21 426У-21 ОСТ 34-10-735-93 33,3 426 600 13,8   11580
22 426К-22 ОСТ 34-10-735-93 33,3 426 600 13,8   57960
23 530У-23 ОСТ 34-10-735-93 33,3 530 710 16,5   13860
24 530К-24 ОСТ 34-10-735-93 33,3 530 710 16,5   64380

Полухомут по ОСТ 34.10.735-93
Наименование Для трубоп  Дн R A B L S a b r (пред. Откл. + 0,5) d (пред. Откл. Н14 L₁ Масса, кг Стоимость за ед. тг.*
Материал
Полоса Б-2-S*B ГОСТ 103 20-б ГОСТ 1050
1 1 - 01 ОСТ 34-10-735-93 57 30 104 30 140 4 18 4 5 14 162 0,12
2 1 - 03 ОСТ 34-10-735-93 76 39 124 30 160 4 18 4 5 14 152 0,15
3 1 - 05 ОСТ 34-10-735-93 89 46 140 30 180 4 20 4 5 14 220 0,16
4 1 - 07 ОСТ 34-10-735-93 108 55 160 40 200 4 20 4 5 14 250 0,27
5 1 - 09 ОСТ 34-10-735-93 133 67 180 40 220 4 20 4 5 14 286 0,31
6 1 - 11 ОСТ 34-10-735-93 159 80 240 60 300 6 30 6 8 18 376 0,85
7 1 - 13 ОСТ 34-10-735-93 219 111 300 60 360 6 30 6 8 18 468 1,13
8 1 - 15 ОСТ 34-10-735-93 273 139 360 90 430 8 35 8 12 23 560 3,1
9 1 - 17 ОСТ 34-10-735-93 325 165 420 90 490 8 35 8 12 23 650 3,6
10 1 - 19 ОСТ 34-10-735-93 377 191 480 100 550 10 35 10 15 27 734 5,9
11 1 - 21 ОСТ 34-10-735-93 426 216 530 100 600 10 35 10 15 27 810 6,3
12 1 - 23 ОСТ 34-10-735-93 530 268 640 100 710 10 35 10 15 27 980 7,6

Полухомут по ОСТ 34.10.735-93
Наименование R A B L S a b r (пред. Откл. + 0,5) d (пред. Откл. Н14 L₁ Масса, кг Стоимость за ед. тг.*
Материал
Полоса Б-ПН-S ГОСТ 19903 08х18Н10Т ГОСТ 7350
1 1 - 02 ОСТ 34-10-735-93 30 104 30 140 4 18 4 5 14 162 0,12
2 1 - 04 ОСТ 34-10-735-93 39 124 30 160 4 18 4 5 14 152 0,15
3 1 - 06 ОСТ 34-10-735-93 46 140 30 180 4 20 4 5 14 220 0,16
4 1 - 08 ОСТ 34-10-735-93 55 160 40 200 4 20 4 5 14 250 0,27
5 1 - 10 ОСТ 34-10-735-93 67 180 40 220 4 20 4 5 14 286 0,31
6 1 - 12 ОСТ 34-10-735-93 80 240 60 300 6 30 6 8 18 376 0,85
7 1 - 14 ОСТ 34-10-735-93 111 300 60 360 6 30 6 8 18 468 1,13
8 1 - 16 ОСТ 34-10-735-93 139 360 90 430 8 35 8 12 23 560 3,1
9 1 - 18 ОСТ 34-10-735-93 165 420 90 490 8 35 8 12 23 650 3,6
10 1 - 20 ОСТ 34-10-735-93 191 480 100 550 10 35 10 15 27 734 5,9
11 1 - 22 ОСТ 34-10-735-93 216 530 100 600 10 35 10 15 27 810 6,3
12 1 - 24 ОСТ 34-10-735-93 268 640 100 710 10 35 10 15 27 980 7,6

Прокладка по ОСТ 34.10.735-93
Наименование Для трубопроводов Дн В Пред. Откл. ±1 b K Развернутая длина Масса, кг Стоимость за ед. тг.*
Номин. Пред. Откл.
1 4 - 01 ОСТ 34-10-735-93 57 70 5 29 ±1 85 0,14
2 4 - 03 ОСТ 34-10-735-93 76 70 5 39 ±1,5 115 0,19
3 4 - 05 ОСТ 34-10-735-93 89 70 5 45 ±1,5 135 0,22
4 4 - 07 ОСТ 34-10-735-93 108 80 5 55 ±1,5 165 0,31
5 4 - 09 ОСТ 34-10-735-93 133 80 5 67 ±1,5 205 0,38
6 4 - 11 ОСТ 34-10-735-93 159 110 5 80 ±1,5 245 0,63
7 4 - 13 ОСТ 34-10-735-93 219 110 10 111 ±1,5 330 0,85
8 4 - 15 ОСТ 34-10-735-93 273 110 10 139 ±2 420 1,09
9 4 - 17 ОСТ 34-10-735-93 325 130 10 165 ±2 500 1,53
10 4 - 19 ОСТ 34-10-735-93 377 130 10 191 ±2 580 1,77
11 4 - 21 ОСТ 34-10-735-93 426 160 10 216 ±2 660 2,49
12 4 - 23 ОСТ 34-10-735-93 530 160 10 268 ±2 820 3,09
13 4 - 24 ОСТ 34-10-735-93 630 160 10 318 ±2 980 3,69
  • Цена: от 720 Тг.
