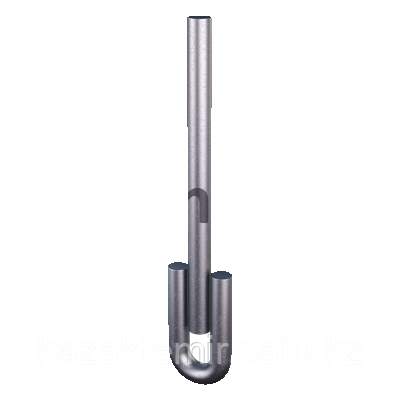

Резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93

Резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93, фото 2
Описание
Характеристики
Информация для заказа

Техническая документация

ОСТ 34-10-741-93 употребляется на резьбовые тяги с ушком для подвесок трубопровода АЭС и ТЭС и пылегазовоздухопроводов ТЭС. Основные размеры, конструкция, материал деталей соответствуют указанным на чертежах и в таблицах ОСТ 34-10-741-93.

Пример обозначения тяги с резьбой с ушком 30 мм и длинной 800 мм:

Тяга 1-38 ОСТ 34-10-741-93

Остальные технические требования по ОСТ 34-10-723 и ТУ 34-42-10380

Прайс-лист на резьбовые тяги с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93

Наименование Допускаемая нагрузка на одну тягу, кН / кгс Диаметр тяги, мм Длинна тяги, мм Масса тяги, кг Стоимость тяги за ед. в тг.*
1 1-01 ОСТ 34-10-741-93 4,5 / 450 М12 200 0,3 720
2 1-02 ОСТ 34-10-741-93 4,5 / 450 М12 300 0,4 720
3 1-03 ОСТ 34-10-741-93 4,5 / 450 М12 400 0,5 900
4 1-04 ОСТ 34-10-741-93 15 / 1500 М16 200 0,6 960
5 1-05 ОСТ 34-10-741-93 15 / 1500 М16 300 0,8 1080
6 1-06 ОСТ 34-10-741-93 15 / 1500 М16 400 0,9 1080
7 1-07 ОСТ 34-10-741-93 24 / 2400 М20 200 1 1200
8 1-08 ОСТ 34-10-741-93 24 / 2400 М20 300 1,2 1260
9 1-09 ОСТ 34-10-741-93 24 / 2400 М20 400 1,5 1380
10 1-10 ОСТ 34-10-741-93 34 / 3400 М24 200 1,6 1440
11 1-11 ОСТ 34-10-741-93 34 / 3400 М24 300 1,9 1620
12 1-12 ОСТ 34-10-741-93 34 / 3400 М24 400 2,3 1680
13 1-13 ОСТ 34-10-741-93 55 / 5500 М30 300 3,3 2280
14 1-14 ОСТ 34-10-741-93 55 / 5500 М30 400 4 2760
15 1-15 ОСТ 34-10-741-93 55 / 5500 М30 500 4,5 3120
16 1-16 ОСТ 34-10-741-93 80 / 8000 М36 300 5,2 3600
17 1-17 ОСТ 34-10-741-93 78,4 / 8000 М36 600 7,6 5040
18 1-18 ОСТ 34-10-741-93 78,4 / 8000 М36 800 9,2 6060
19 1-19 ОСТ 34-10-741-93 107,9 / 11000 М42 400 8,6 5700
20 1-20 ОСТ 34-10-741-93 107,9 / 11000 М42 600 10,7 7080
21 1-21 ОСТ 34-10-741-93 107,9 / 11000 М42 800 13 8580
22 1-22 ОСТ 34-10-741-93 147,1 / 15000 М48 400 12,1 7980
23 1-23 ОСТ 34-10-741-93 147,1 / 15000 М48 600 15.0 9900
24 1-24 ОСТ 34-10-741-93 147,1 / 15000 М48 800 17,8 11760
25 1-25 ОСТ 34-10-741-93 196,1 / 20000 М56 400 16,5 10920
26 1-26 ОСТ 34-10-741-93 196,1 / 20000 М56 600 20,4 13500
27 1-27 ОСТ 34-10-741-93 196,1 / 20000 М56 800 24,3 16080
28 1-28 ОСТ 34-10-741-93 4,4 / 450 М12 160 0,3 720
29 1-29 ОСТ 34-10-741-93 4,4 / 450 М12 500 0,6 960
30 1-30 ОСТ 34-10-741-93 4,4 / 450 М12 650 0,7 1020
31 1-31 ОСТ 34-10-741-93 14,7 / 1500 М16 600 1,3 1320
32 1-32 ОСТ 34-10-741-93 14,7 /1500 М16 750 1,5 1380
33 1-33 ОСТ 34-10-741-93 23,5 / 2400 М20 650 2,1 1560
34 1-34 ОСТ 34-10-741-93 23,5 / 2400 М20 800 2,5 1800
35 1-35 ОСТ 34-10-741-93 23,5 / 2400 М20 850 2,6 1920
36 1-36 ОСТ 34-10-741-93 33,3 / 3400 М24 700 3,4 2460
37 1-37 ОСТ 34-10-741-93 33,3 / 3400 М24 850 3,9 2700
38 1-38 ОСТ 34-10-741-93 53,9 / 5500 М30 800 6,1 4260
39 1-39 ОСТ 34-10-741-93 53,9 / 5500 М30 1050 7,6 5040
40 1-40 ОСТ 34-10-741-93 78,4 / 8000 М36 1000 11,3 7500

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Основные
Производитель  ИссыкТеплоСервис
Страна производительКазахстан
Материал опорыСталь
